GLURAY

Alu-Unterkonstruktionssystem zur Vorfertigung geklebter Elemente an der VHF. Für einfaches, sicheres, schnelles und patentiertes Verarbeiten und Kleben der Fassade.

GluRay // glue // mount // fix

Das Gluray System erklärt

Durch die stark zunehmende Anzahl von nicht sichtbar befestigten Fassaden in der Architektur rückt die Befestigung durch Verklebung immer mehr in den Fokus der Architekten und Planer. Durch das System GluRay Glue Facade 125 ist es möglich, die Synergien der Vorfertigung - ohne Einfluß der Witterung - zu nutzen.

Gluray - Alu-Unterkonstruktionssystem zur Vorfertigung geklebter Elemente an der VHF

Glue Rail + L- oder B-Carrier

Das Gluray – System ist Klebstoffhersteller unabhängig.

Durch verschiedene Umstände kann eine bauseitige Verklebung der Fassadenbauteile ausscheiden oder unwirtschaftlich sein. Ebenso wird durch immer steigende Lohnkosten, weite Anfahrtstrecken zu den Baustellen und immer komplexere Baukörper die Kostenschraube angetrieben. Im Bereich der geklebten Befestigungen ist es nun durch das GluRay System möglich, auch hier die Synergien der Vorfertigung zu nutzen.


Dank einer gezielten und individuell auf das Bauvorhaben abgestimmte Vorfertigung und in Verbindung mit dem bewährten und bauaufsichtlich zugelassenen Klebesystem Sika Tack® Panel und den Systembauteilen von GluRay  (Carrier + Glurail) wird eine größtmögliche Reduzierung der Kosten erreicht.


Das System ermöglicht die schnelle Montage sowohl stehender (vertikale Ausrichtung) als auch liegender (horizontale Ausrichtung) Formate. Dadurch lassen sich alle Arbeitsschritte gegenüber der Baustellenmontage an meist senkrechten Flächen weiter optimieren. Die Zeitwerte für diese Art der Applikation sind deutlich geringer gegenüber den Zeitwerten der bauseitigen Verklebung. Bis zu 70% Zeitersparnis pro m² möglich.


GluRay-Systemprofile

Die Wahl der richtigen Systemprofile ist von der architektonischen Planung, Baukörperbeschaffenheit und oder der Verwendung einer ggf. vormontierten UK abhängig.

Systemprofil-B-Carrier-oder-L-Carrier

Auf der Baustelle werden nach den Maßvorgaben, den Elementgrößen und den Fugen, das Systemprofil B-Carrier oder L-Carrier ausgerichtet und mit zugelassenen Bohrschrauben aufgeschraubt bzw. fixiert.

Paneele Glue-Rails Profil Bearbeitung

Die Glue-Rails werden zeitgleich werkseitig auf die Fassadenplatten geklebt und gelagert. Die Abhängigkeit von den erforderlichen Witterungsverhältnissen zur bauseitigen Verklebung wird aufgehoben und Termine können auch im Winter eingehalten werden. (Es können auch andere Befestigungsarten gewählt werden).

Einhaengen-der-vorgefertigten-Elemente - GluRay

Im finalen Schritt werden die vorgefertigten Elemente eingehängt und in der Fuge gesichert. Eine Demontage ist dadurch jederzeit möglich.

KLEBEN DER RAILS

Bei einer Befestigung mittels Klebstoff, ist dieser beidseitig auf dem Glurail aufzutragen. Das Montageband wird durch Stanzteile ersetzt. Die nur 30 mm X 12 mm X 3 mm Stanzteile sind alle 250mm (über jeden 2ten Hacken) Mittig aufzubringen.

Die Schutzfolie sollte vor Auftrag des Klebstoffes entfernt werden. Da die Verklebung werkseitig erfolgt, ist kein Einsatz von durchgehenden Montagebändern erforderlich.
Dies senkt die Kosten und erleichtert die Verarbeitung.

Kleben der Rails

Die Vorteile des Glue Facade System 125

Alu-Unterkonstruktionssystem zur Vorfertigung geklebter Elemente an der VHF

01

Einfache, liegende und werksseitige Vormontage

02

Hohe Qualität der Verklebung ohne Witterungseinflüsse und dadurch sichere Kalkulation

03

Schnelle effiziente Vorfertigung mit hoher Kostenersparnis

04

Demontage der Elemente durch Entfernen der Aushubsicherung in der Fuge jederzeit möglich

05

Ermöglicht die Verwendung dünerer Platten da durch die Klebung die Kraftüberttagung optimiert wird (keine punktförmige sondern linienförmige Übertragung der Kraft)

GluRay // glue // mount // fix

GluRay
Carrier-L

Montage mit Wandhalter.

GluRay
Carrier-B

Direktmontage ohne Wandhalter.

Rendering
PV Box Profil

Rendering
PV L Profil

Gluray 3D - 360° Ansicht

Demonstration von GluRay in 3D und 360° Ansicht.

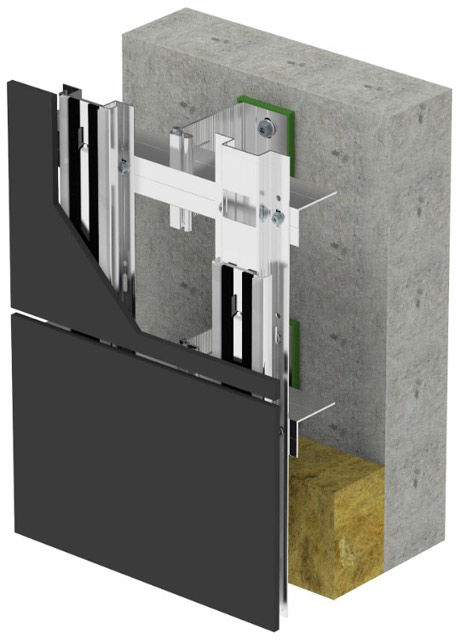

Gesamtaufbau UK plus Gluray

Demonstration des Gesamtaufbaus der Unterkonstruktion plus GluRay.

Demontage von Gluray

Demonstration der einfachen Demontage den GluRay Systems.
